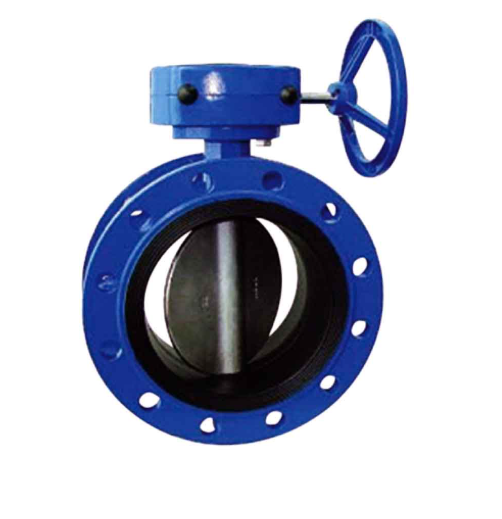

Van bướm mặt bích chính tâm – Muller

Mô tả

Van bướm mặt bích chính tâm là loại van điều tiết và đóng mở dòng chảy, sử dụng đĩa van xoay 90° đặt chính tâm trong thân van. Van được kết nối bằng mặt bích theo tiêu chuẩn PN10/PN16/ANSI, giúp lắp đặt chắc chắn, chịu áp lực tốt.
Loại van này có độ kín cao, vận hành nhẹ, phù hợp cho nước sạch, nước thải, HVAC, PCCC, công nghiệp.
Cấu tạo:
– Thân van: Thiết kế kiểu hai mặt bích. Khác với loại kẹp, loại mặt bích giúp van chịu được rung động tốt hơn và có thể lắp đặt độc lập ở cuối đường ống. Gang xám, gang cầu, thép, inox.
– Đĩa van: Thường làm bằng inox (CF8/CF8M) hoặc gang mạ chrome, được mài bóng mép để giảm ma sát với gioăng.
– Lớp lót: Là loại gioăng cao su đúc sẵn (EPDM, NBR) ôm trọn lòng thân van, đóng vai trò là bộ phận làm kín và đồng thời là đêm mặt bích.
– Trục van: inox 304/316
– Gioăng: EPDM, NBR, Viton
– Nắp và cổ van
– Bộ điều khiển: tay gạt, tay quay hộp số, điều khiển điện/ pneumatic
Đặc điểm chính tâm: trục và đĩa van nằm trên cùng một tâm, giúp vận hành mượt và giá thành thấp hơn so với lệch tâm. Đây là thiết kế truyền thống, giúp van vận hành nhẹ nhàng và cấu tạo đơn giản.
Thông số kỹ thuật:
– Kích thước: DN50 – DN350
– Áp lực làm việc: PN10, Pn16 (tùy chất liệu)
– Nhiệt độ hoạt động: -10°C – 120°C (EPDM)/ 180°C (Viton)
– Kết nối: Mặt bích tiêu chuẩn PN10/ PN16/ ANSI 150
– Kiểu điều khiển: Tay gạt, tay quay hộp số, điện, khí nén
– Môi chất: Nước sạch, nước thải, khí, dầu nhẹ, hóa chất nhẹ
Đặc trưng:
– Thiết kế chính tâm, lúc vận hành nhỏ
– Gioăng đúc liền thân hoặc ép vào, chống rò rỉ tốt
– Đóng mở nhanh (90°C), dễ điều khiển
– Tuổi thọ cao, bền trong môi trường ăn mòn nhẹ
– Kết nối mặt bích, lắp đặt chắc chắn, phù hợp đường ống lớn
– Có thể gắn actuator điện/ khí để tự động hóa
Ưu điểm:
– Độ kín tuyệt đối: Nhờ lớp lót cao su đàn hồi ép sát vào đĩa van, van có khả năng chống rò rỉ hai chiều.
– Lắp đặt an toàn: Kiểu kết nối mặt bích giúp việc căn chỉnh tâm lỗ bu-lông dễ dàng hơn so với loại Wafer.
– Chống ăn mòn: Thân van thường được sơn phủ Epoxy tĩnh điện dày (250-300 micron), thích hợp với môi trường độ ẩm cao hoặc lắp đặt ngầm.
– Giá thành kinh tế
– Kết nối mặt bích an toàn, độ cứng cao
– Vận hành nhẹ, dễ bảo trì: Thiết kế của Muller cho phép thay thế lớp lót khi bị mòn mà không cần thay thế toàn bộ thân van, giúp tiết kiệm chi phí vận hành lâu dài.
– Tương thích actuator tốt
Nhược điểm:
– Không phù hợp áp lực quá cao (trên PN25)
– Không kín hoàn toàn 100% khi dùng điều tiết ở góc mở nhỏ
– Hiện tượng “Bám cặn” tại trục van
– Khó điều tiết ở góc mở nhỏ
– Mô-men xoắn vận hành lớn
Ứng dụng thực tế:
– Trạm bơm nước thô và nước sạch: Lắp đặt tại các đầu hút/đẩy của bơm để ngăn dòng chảy ngược hoặc cách ly bơm khi sửa chữa.
– Mạng lưới cấp nước đô thị: Kiểm soát các phân đoạn đường ống chính trong các khu đô thị mới.
– Hệ thống xử lý nước thải: Sử dụng cho các đoạn ống nước thải đã qua xử lý nhờ khả năng chống ăn mòn của đĩa inox và sơn Epoxy.
