Mô tả

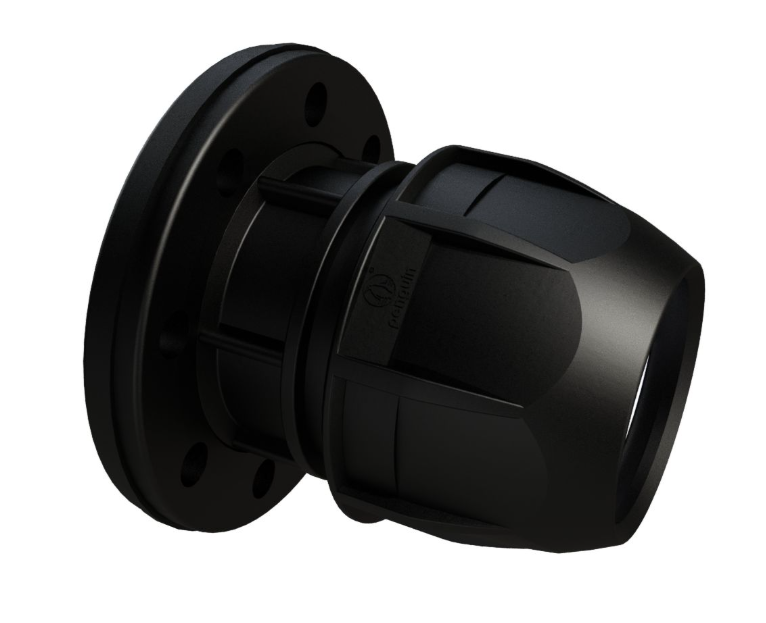

| Khớp nối mặt bích thép là phụ kiện dùng để kết nối hai đoạn đường ống thông qua mặt bích thép kết hợp thân bằng nhựa PP, giúp đảm bảo độ kín, khả năng chịu áp và chống ăn mòn tốt trong các hệ thống cấp thoát nước và công nghiệp. Cấu tạo: – Thiết kế hai nửa: Đa số các dòng mặt bích Penguin được thiết kế dạng hai nửa giúp ôm chặt vào rãnh của đầu ống thép. – Vòng đệm chữ C: Sử dụng gioăng cao su có thiết kế đặc biệt giúp làm kín bề mặt tiếp xúc giữa mặt bích và đầu ống, đồng thời tạo độ đàn hồi nhất định. – Gờ khóa rãnh: Mặt trong của khớp nối có gờ nhô ra để khớp chặt vào rãnh để cán trên ống thép, giúp chịu lực kéo dọc trục. Thông số kỹ thuật: – Thương hiệu: Penguin – Xuất xứ: Malaysia – Vật liệu thân: Nhựa PP – Chất liệu: Gang cầu ASTM A536 – Kiểu kết nối: Mặt bích – Tiêu chuẩn mặt bích: BS, JIS, DIN – Tiêu chuẩn: ISO 17885, ISO 3458, ISO 3459, ISO 3501, ISO 3503, ISO 7 chịu áp lực PN16 — Dùng cho ống PE SDR9–SDR17, màu đen – Gioăng làm kín: Cao su EPDM (dạng vòng đệm đặc chủng lắp trong rãnh mặt bích) – Áp suất làm việc: PN10, PN16 – Nhiệt độ làm việc: ≤ 80° – Kích thước: DN50 – DN300 (hoặc theo yêu cầu) Đặc điểm nổi bật: – Kết hợp độ bền cơ học của thép và khả năng chống ăn mòn của PP – Độ kín cao, hạn chế rò rỉ – Trọng lượng nhẹ hơn khớp nối kim loại toàn phần – Dễ lắp đặt, thay thế và bảo trì Ưu điểm: – Chuyển đổi linh hoạt: Là giải pháp duy nhất giúp kết nối nhanh các thiết bị mặt bích (như van cổng, van một chiều) vào hệ thống ống đang sử dụng công nghệ nối rãnh. – Chống ăn mòn tốt trong môi trường ẩm, nước thải – Lắp đặt nhanh, tương thích nhiều tiêu chuẩn mặt bích: Không cần hàn mặt bích vào ống, giúp thiết kiệm không gian và thời gian thi công tại công trường. – Tuổi thọ cao, vận hành ổn định – Dễ tháo lắp: Rất tiện lợi cho việc bảo trì, bảo van hoặc thay thế thiết bị sau này. – Khả năng tự canh chỉnh: Thiết kế khớp nối cho phép một độ sai lệch nhỏ về độ đồng tâm, giúp việc lắp đặt với các thiết bị cố định (như máy bơm) trở nên dễ dàng hơn. – Chi phí hợp lý so với khớp nối kim loại Nhược điểm: – Giới hạn nhiệt độ, không phù hợp môi trường nhiệt cao – Không dùng cho hóa chất mạnh nếu không có xác nhận vật liệu – Khả năng chịu lực va đập kém hơn khớp nối kim loại toàn phần Ứng dụng: – Trạm bơm: Nối đầu hút/đẩy của máy bơm với đường ống chính – Cụm van trung tâm: Kết nối van báo động , van cổng trong hệ thống PCCC – Vị trí chuyển tiếp: Giữa các đoạn ống thép nối rãnh và các đoạn ống nhựa/thép dùng mặt bích truyền thống. |
